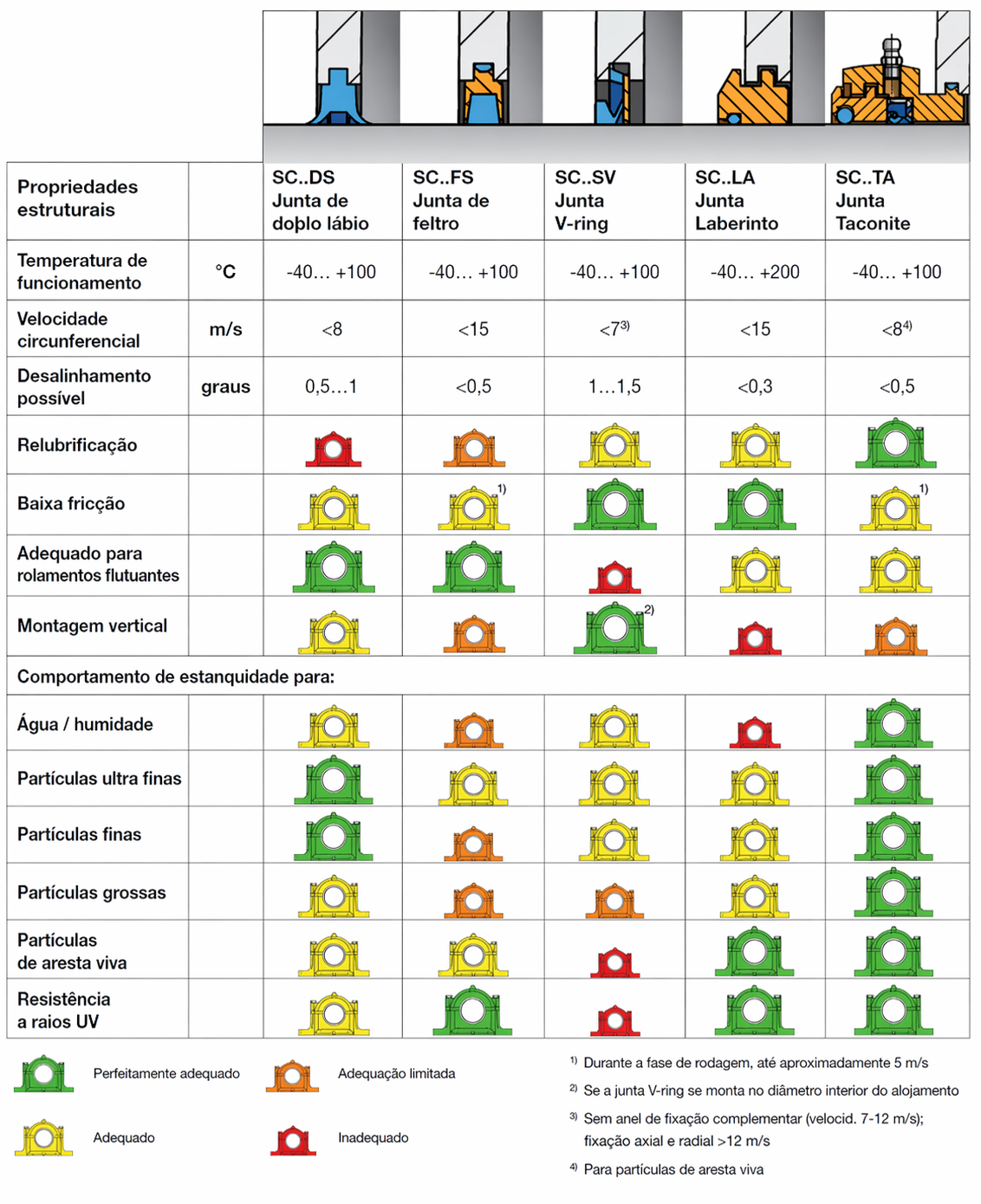

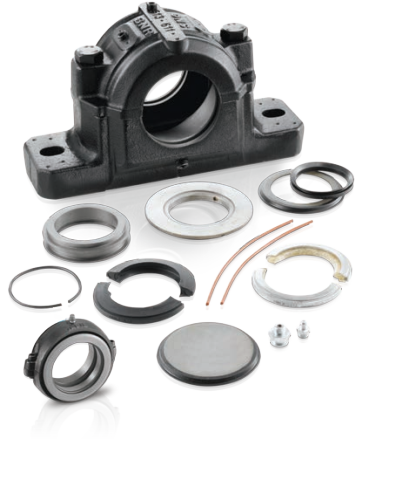

Os nosso suportes bipartidos consistem numa secção superior e outra inferior, simplificando bastante a montagem e a manutenção. Os rolamentos e os elementos de vedação podem ser montados primeiro no veio e depois simplesmente inseridos na secção inferior do alojamento. Estes elementos são adequados para rolamentos de esferas ou rolamentos autocompensadores de rolos das séries ISO 02, 03, 22, 23 e 32. Os rolamentos autocompensadores de rolos NTN-SNR ULTAGE oferecem vantagens consideráveis ​​em termos de vida útil e desempenho funcional. Uma ampla variedade de sistemas de vedação permite soluções ideais para todos os tipos de aplicações, desde os requisitos menos exigentes de um rolamento que opera em ambientes limpos até condições extremamente agressivas. Características técnicas, como a nervura circular no alojamento, garantem uma operação fiável mesmo a altas temperaturas e sob cargas pesadas. O excelente comportamento vibratório dos nossos rolamentos, otimizado pelo MEF (Método dos Elementos Finitos), prolongará significativamente a sua vida útil.

A rigidez melhorada dos suportes e o seu sistema de dissipação de calor aumentam ainda mais as vantagens da linha SNC.

Propriedades de resistência e dissipação de calor

As nervuras circulares do corpo conferem ao suporte SNC uma excelente rigidez e estabilidade dimensional. Além disso, esta característica de design otimiza o comportamento vibratório e a dissipação de calor do suporte. Sob a base, as superfícies transversais e em forma de X reforçam a estrutura de suporte na sua área crítica.

Dissipação térmica

A superfície de apoio do encaixe do suporte SNC garante, durante o funcionamento, uma dissipação de calor extremamente eficaz.

Furos de Montagem

Os furos perfurados sob a base do suporte facilitam a montagem e o alinhamento preciso dos conjuntos durante a montagem em série. Os pinos de centragem, pré-instalados na superfície de montagem, estão dispostos conforme indicado na tabela da página 29, que especifica as posições exatas. Em caso de modificação no suporte, estes furos de montagem também podem ser utilizados para um alinhamento preciso na máquina.

Orifício de drenagem de lubrificação

Todos os suportes SNC estão equipados com um orifício de drenagem de lubrificação. Além da posição padrão, podem ser selecionadas outras localizações para este orifício. As diferentes posições são indicadas por uma marca. O orifício está localizado na base, no lado oposto ao bocal de lubrificação. Isto permite que o excesso de lubrificante escorra do suporte.

Ressalto de drenagem e desmontagem

O ressalto circular impede a penetração de humidade entre as partes superior e inferior do suporte e simplifica a desmontagem durante a manutenção dos diversos componentes do suporte.

Com o auxílio de uma alavanca, é fácil separar as partes superior e inferior da carcaça nestes pontos.

Marcas de alinhamento

Para um alinhamento rápido e fácil na superfície de montagem, os suportes SNC possuem marcações. Estas estão localizadas sob cada saída do veio e nas extremidades transversais da tomada.

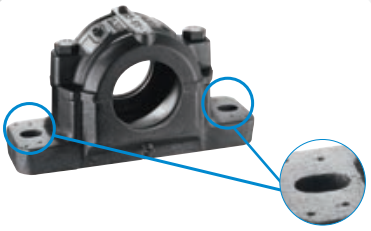

Marcações para montagem com quatro parafusos de fixação

Quando não é possível utilizar os furos de fixação principais, existem quatro marcações na base do suporte que permitem perfuração adicional.

Marcações para pinos de centragem adicionais

Estas marcações permitem que os suportes sejam fixados à superfície de montagem através de pinos de centragem adicionais.

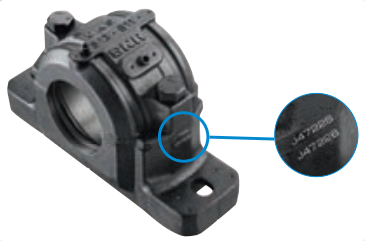

Códigos das partes superior e inferior

Os números de código impressos na lateral do suporte permitem o posicionamento correto das partes superior e inferior.

Ao montar vários suportes, as partes superior e inferior não devem ser trocadas, uma vez que foram emparelhadas de fábrica.
